袋式過濾器

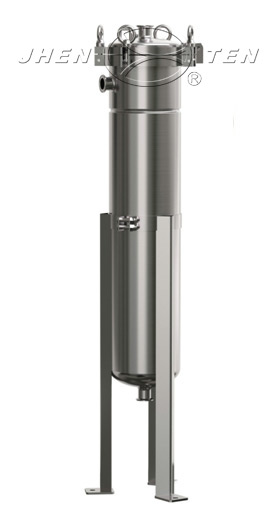

側入式袋式過濾器
型號：JTGCD
品牌：JHENTEN
經濟型單袋式過濾器
JTGCD側入式袋式過濾器，一款配合濾袋使用的袋式過濾器，用于一些粗過濾及預過濾環節
詳情描述
側進下出或側進側出的結構，有效地節省了過濾器的空間，整個結構經濟合理
用壓環、彈簧壓緊濾袋環口，保證了過濾器與濾袋之間良好的密封
可調支腳，安裝尺寸可根據現場要求快速調整
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
網藍0.6μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L、SAF2507、碳鋼 |
吊環螺栓 | 304 |
可調支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭 |
進出口 | 法蘭、快裝、螺紋 |
壓力表(選配) |
1.5”快裝（1號袋/2號袋） |
排氣閥(選配) | 1/4”外螺紋 |
尺寸參數 | 模壓蓋/平蓋 | 平蓋 | ||
1號袋 | 2號袋 | 3號袋 | 4號袋 | |
總高（不含壓力表） | 990 | 1365 | 525 | 635 |
進口中心距 | 147 | 92 | ||
直徑 | Φ204 | Φ204 | Φ114 | Φ114 |
進口離地高度 | 835 | 1205 | 445 | 555 |
出口離地高度 | 250 | 300 | 100 | |
進出口尺寸 | 1.5”或2” | 1”或1.5” | ||
可調支腳高度 | 500 | 800 | 300 | 400 |
最大流量 m3/h | 20 | 40 | 6 | 12 |
上表數據為標準型，可根據客戶要求定制。進出口采用快裝，未注長度單位為mm。 | ||||
選型表
［濾袋數量］ | ［濾袋型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGCD | 1P | 2S | 4 | F | E |
1P=1袋 | 1S=1號袋：Φ180 x 430 | 4= 304 | F=法蘭 | E=EPDM | |
2S=2號袋：Φ180x 810 | 6= 316L | K=快裝 | P=PTFE | ||
3S=3號袋：Φ105 x 230 | L=螺紋 | V=Viton | |||
4S=4號袋：Φ105x 380 | S=Sililone |
